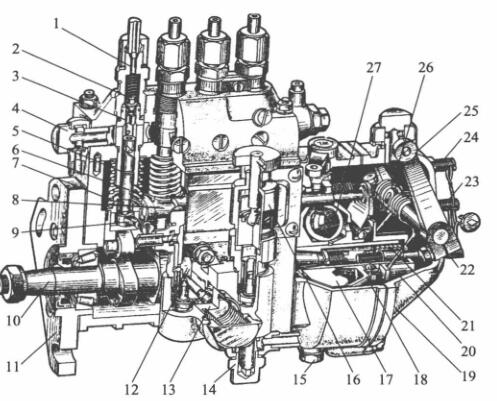

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压变压器液压管管接头; 2-皮肤脸上出油阀; 3-皮肤脸上出油高压闸阀; 4,14-进油螺丝钉; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵拉簧; 8-油门撑杆;  9-调接臂; 10-凸轮轴轴; 11-固定不动接盘; 12-石油管道管线泵偏心距轮; 13-石油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-win7驱动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-较正拉簧; 22-油耗调节螺丝钉; 23-怠速定位螺丝钉; 24-高速路定位螺丝钉; 25-变频变速手柄; 26-变频变速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体前壳的主耍用途是确认喷油逐渐时时的精准的的性，相对来说 多缸柴油车机来说，还得确认各缸喷油时时的不一样性。起确认用途的内脏器官是滚珠下面到进行调节垫板上平行面的层面H。当喷助力泵气缸轴齿轴与曲轴齿轴相对来说职位必要时，H越大，柱塞泵关闭程序进油孔的时时越晚，喷油逐渐时时也越晚。于己，H越小，喷油逐渐时时越卡顿。之所以要基于结构设计和现场实验推算为宜的滚珠体做工作层面H，以确认喷油逐渐时时的精准的的性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-分析螺栓; 5-回油道; 6-回油孔; 7-有油阀板螺旋大弹簧; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵板螺旋大弹簧; 16-板螺旋大弹簧座; 17-挺柱体:; 18-垫铁; 19-滚轴

  针对多缸机，各分泵的H值应一样 。调节保护层水泥垫块在喷高压油泵出广时均已调好，不能够肆意对调。保护层水泥垫块是用抗刮建材原材料相结行热治理以增长强度，所以便用中容易有损坏。如长时便用后有损坏较多，可换面便用。

  喷液压液压助力泵泵体分前后左右多部分，喷液压液压助力泵上体使用在装轴向轴向齿轮泵泵泵偶件及脸上出油阀偶件，生殖器使用在装气缸轴、压轮体和输液压液压助力泵等。泵体前侧核心区都有检视窗孔，方便查看和调整助力泵量。下方有检视齿轮油面的检视孔。喷液压液压助力泵上体中含三条油道，与各轴向轴向齿轮泵泵泵套筒在外面的环型油槽连通。环型油槽则与轴向轴向齿轮泵泵泵套筒上的进、回油孔连通。由输液压液压助力泵供来的高压低压油能够进进气软管金属线接头进油道中。油道中的静音压力差由装在回进气软管金属线接头内的回油阀保证，一符合要求保证在5～10kPa标准内。液压过低，在轴向轴向齿轮泵泵泵向下时，静音不允许迅猛能够进油孔进轴向轴向齿轮泵泵泵上方油腔。当油表异常而使液压偏高时，多余的的静音会顶开回油阀流入量静音细滤器中。
