玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

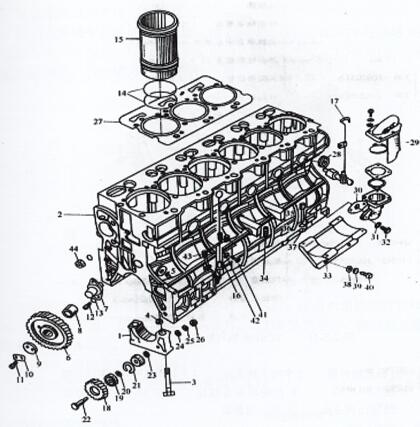

图2-3 -10 YC6108G气缸体总成

1联轴器盖  2节流阀体  3主联轴器螺柱标准螺母  4固定套  6正时惰齿轴榫  7惰轮联轴器  8惰轴榫衬套  9惰轮挡片  10锁片  11小螺柱标准螺母  14封水圈  15缸套  18汽车机油阀当中传动链齿轴榫  19联轴器  27缸垫  29呼吸道器  33油阀支撑架  34懂得调整平垫  37球面镜平垫  40支撑架螺柱标准螺母  44主油道封密塞

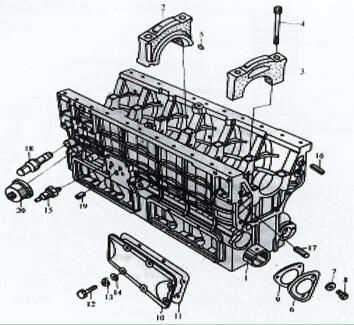

图2-3-11 YC6108G气缸体总成

1轴承轴轴衬套 2当中数控车床设备的丝杠承盖 3数控车床设备的丝杠承盖 4数控车床设备的丝杠承联接 5销 8轴承轴轴轴套联接 15油压机机过低報警器 18调压阀屏幕总成 20油压机机報警器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的连接参看图2-3-12，连接规定：八是在水堵封密上边平均涂上11747封密胶。二连接后的水堵外铣面与消化液对齐或偏低。

图2-3 -12消化液水堵的安裝

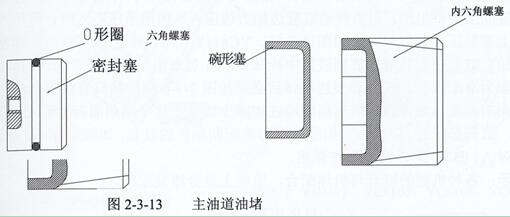

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封口塞，后油堵为碗形塞，给出图2-3 -13如下。

安装要求：

(1)在螺塞中段涂上545封好胶，用内六角板手螺扣就可。(2) 封闭塞口有O形圈，安装使用时当心不能够弄坏。(3)按照完成后，封口塞及螺 塞外一端应稍低于身体一端。按照时，用软不锈钢敲一敲即入。

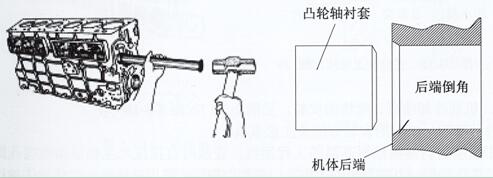

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后面面是有倒角的（前面不倒角），故此的连接衬套时，用专业工作装从设备后面朝前面逐行的连接。(2) 凸轮轴轴衬套油孔须要紧贴有机体上的进油孔。小心：对YC6105、YC6108 机第三、6挡衬套各是一油孔去往拐臂座。YC6M机只需一油孔紧贴。（因轴瓦上会开油槽）YC4108机第2、4档各是一油孔去往拐臂座。此外设备仅仅1、挡有 ～油孔去往拐臂座。固此在进行安装时请加小心。(3) 衬套重新安装后放于卧镗加上工到具有规范尺寸图，要如表2-3-4。

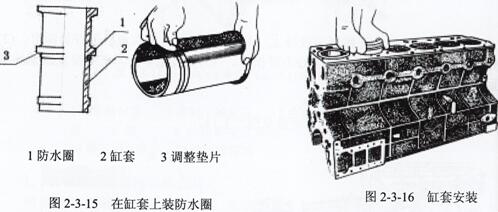

3．缸套安装注意事项。

(1)清理缸套台肩处的浮锈或除积碳。(2)装设前先捡查玉柴火力发三相异步电超临界锅炉缸套钻孔大小是符合国家设定的标准如表2-3-3。(3)在缸套上衣防渗水圈（YC6112镶缸套机、YC4112仪器及YC4110 仪器为湿式缸套，不装防渗水圈）(4)往空压机上装置时，在防潮、防水地方涂上少量汽车机油，用点力屋顶风机具有转动缸套边加力边压入。如拿手压没入时，都可以小木条垫平上方敲压入及时需先，如图甲所示2-3-16。YC4112和YC6112机缸套与空压机是紧紧密配合的，缸套在装置前先放至液氮中降温10min后出示用垫木敲击声入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配选时，以有机体分组名色泽标准配选同色泽的缸套，如红对红，蓝对蓝（或A对A、B对B）。那里不予详述。报错：多种车型的缸套与机身加上，要素上是分成小组自动装配的。

1．发动机油制冷喷咀、喷钩的装配。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷水嘴的原材料是丁晴橡胶耐持续高温的市政工程朔料，装配使用时马上压入主要承座喷水嘴孔就行。追求压落实到位，没办法底于滚动轴承座孔。装配使用结束以后后，应该色拉油枪加以柴油机作液压喷射式试验台，在缸筒前后左右止点时喷水嘴排出的油束应该射在缸筒内腔外壁，且油束没办法散发。准备：当热车机启动日期较长，凡在拆油底壳时，准备审核喷咀会不退化变质损毁，如果有损毁，必须要重换件。

(2) 液压油空气冷却后喷钩为不锈钢管焊接加工制作工艺件，安转使用时靠手机确定销手机确定，用螺拴紧固连接在机器上。安转使用前先检杳限压阀球话动会不迟钝，焊接加工制作工艺件油孔会不顺畅。让喷钩喷油需要改变方向火塞内腔对火塞带内空气冷却后油道的苹果机型，油束让射进火塞上的油道。（靠焊 接件加工制作衡量），另外喷钩不可与火塞裙部或曲轴均衡性块会产生抵触。特别注意：安装系统所用到的火塞，需要打有喷钩让位口。
